Mitsubishi Heavy - FDS-Serie | FDT Deckenkassetten

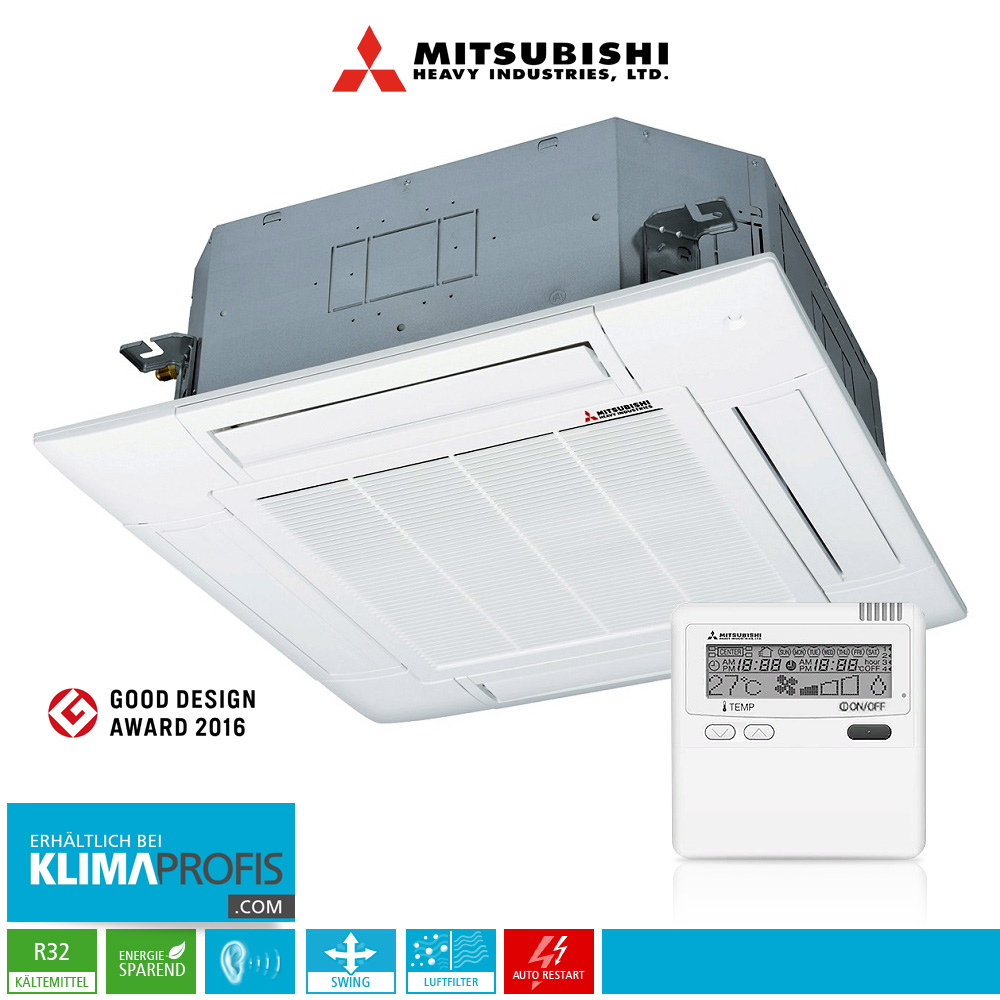

4-seitig ausblasende Deckenkassetten zum Kühlen und Heizen mit Standardpaneel

Das Innengerät ist ein anschluss- und betriebsbereites Klimagerät zum Kühlen und Heizen für den Deckeneinbau.

Geräteaufbau

Ein leise laufender, schwingungsgedämpft gelagerter, 4-stufiger DC-Radialventilator mit Überhitzungsschutz saugt die Raumluft über die integrierte, regenerierbare Filtereinheit im Ansaugpaneel an. Der 4-Wege-Luftaustritt der konditionierten Luft erfolgt über individuell einstellbare Luftleitlamellen mit motorgetriebener Deflektorautomatik. Die konditionierte Luft verteilt sich in einem Winkel von 360° um das Gerät und sorgt somit für eine optimale Luftverteilung im Raum. Der Ausblaswinkel der 4 Luftleitlamellen kann individuell und unabhängig voneinander mit einer Kabelfernbedienung eingestellt und bei Bedarf in den gewünschten Positionen fixiert werden.Für den Betrieb der Pendellamellen stehen wahlweise die Funktionen Auto, Memory oder Up/Down zur Verfügung.Druckseitig ist ein Kanalanschluss für behandelte Luft zur Nebenraumversorgung im Gehäuse vorbereitet.Im Gerätestandard enthalten sind eine leise laufende Kondensatpumpe mit einer Förderhöhe von maximal 850 mm ab Geräteunterkante und ein Schwimmerschalter zur Sicherheitsabschaltung bei Störung der Kondensatabfuhr.Durch die einfach zu entfernenden Paneelecken ist eine schnelle Justierung des Gesamtgerätes an den Gewindestangen mit installiertem Paneel möglich.

Steuerung und Regelung

Das Gerät enthält sämtliche zum automatischen Betrieb notwendigen Einrichtungen sowie Kontroll- und Regelorgane. Die Mikroprozessor Regelung mit integrierter Fuzzy-Logik passt die erzeugte Leistung den aktuellen Konditionen und Anforderungen im Raum schnell und mit hoher Stabilität an. Das Gerät verfügt über einen speziellen Betrieb zur Entfeuchtung. Der Vereisungsschutz gewährleistet einen optimalen Wärmeübergang am Wärmetauscher. Ein differenzierendes Selbstdiagnose-System überwacht die Anlage und zeigt eventuelle Störungen durch einen alphanumerischen Code an der Fernbedienung an. Der Betriebszustand und Funktionsstörungen werden mittels verschiedenfarbiger LED angezeigt. Eine Wiedereinschaltautomatik nach Spannungsausfall ist mit Kabelfernbedienung möglich.

Die Steuerung des Gerätes erfolgt alternativ mit einer Kabelfernbedienung (mit integrierter Wochenzeitschaltuhr) oder Infrarotfernbedienung. Der zur Steuerung mittels Infrarotfernbedienung erforderliche optionale Infrarot-Empfänger kann in eine beliebige Ecke des Paneels integriert werden. Die Betriebsarten Kühlen/Entfeuchten/Heizen/Auto, Solltemperatur und Lüfterstufe können programmiert werden. Das Gerät kann durch ein externes Impuls- oder On/Off-Signal über einen potentialfreien Kontakt Fern-Ein/Aus geschaltet werden.Eine Sleep-Timer-Funktion schaltet das Gerät nach einer programmierten Laufzeit ab.Die Backup-Funktion ermöglicht einen Automatikbetrieb bei Standardkonditionen.

Besondere Merkmale

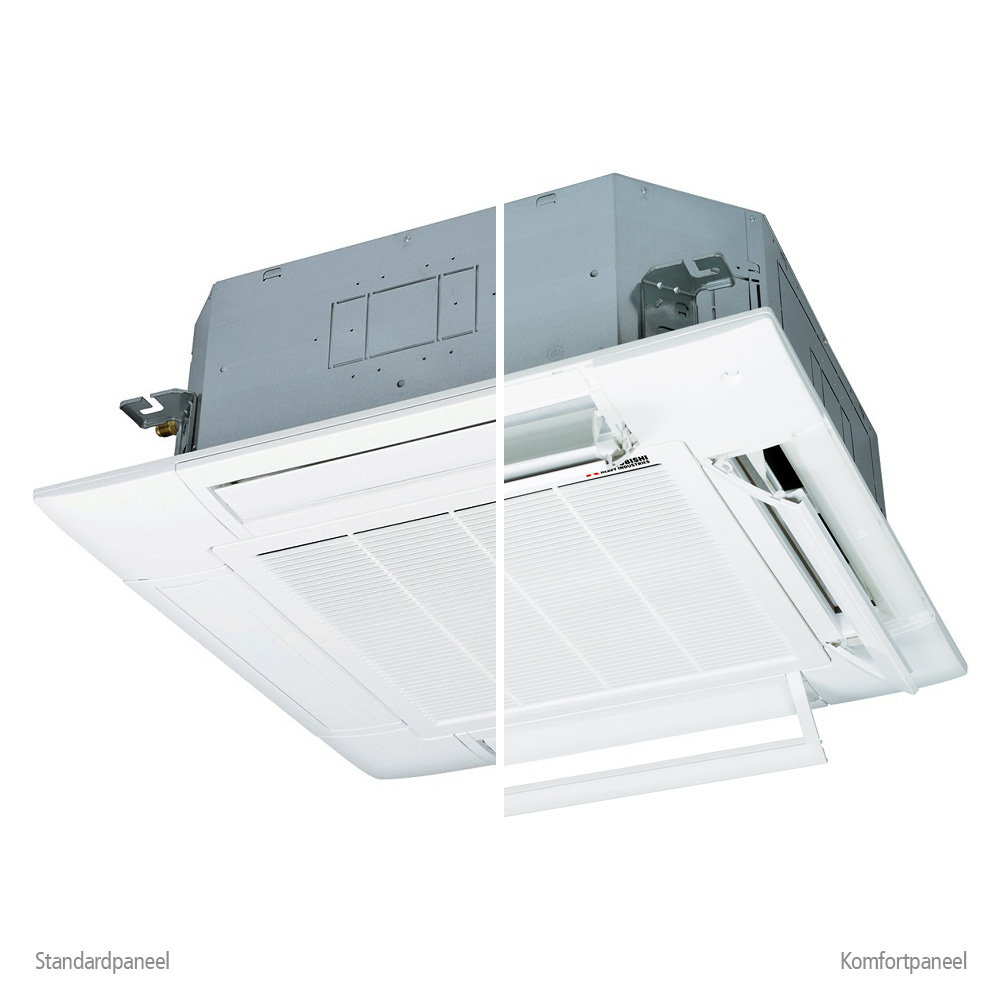

• zwei Varianten:
• Standartpaneel
• Komfortpaneel
• Optimale Luftverteilung durch Microcomputer-gesteuerte Luftausblaslamellen, individuell veränderbar (mit Kabelfernbedienung)
• Wiedereinschaltung nach Spannungsausfall mit Kabelfernbedienung
• Selbstdiagnosesystem
• Integrierte Kondensatpumpe mit 850 mm Förderhöhe
• Integrierter Fortluftanschluss
• inkl. Kabel-Fernbedienung RC-E5

Das Komfortpaneel führt die Luft entlang der Decke, für eine komfortablere Verteilung.

Zubehör

• Eine Vielzahl von Fernbedienungen, Systemsteuerungen, Installationszubehör für AG und IG, Elektrozubehör und Pumpen sind optional verfügbar, z.B.:
• Betriebs-/Alarmmeldung
• Fern-Ein/Aus
• CompTrol-Serie
• Frischluftadapter
• Fortluftadapter
• Vollverkleidung
• Distanzrahmen
• Sichtblende für Distanzrahmen
• Weitere Anbindungsmöglichkeiten sind durch Adapterplatinen möglich, z.B.:
• Superlink-Bus: SC-ADNA-E

Normen, Richtlinien und Zertifikate

• Das Gerät wurde in Großserienfertigung gemäß ISO 9001 produziert.
• Das Gerät ist CE zertifiziert.
• Das Gerät erfüllt die Anforderungen des FGK-Qualitätssiegels.
• Das Gerät ist durch Eurovent zertifiziert.
• Das Gerät erfüllt die Anforderungen der EU Ecodesign-Richtlinie.
